LS
PK
8428399000

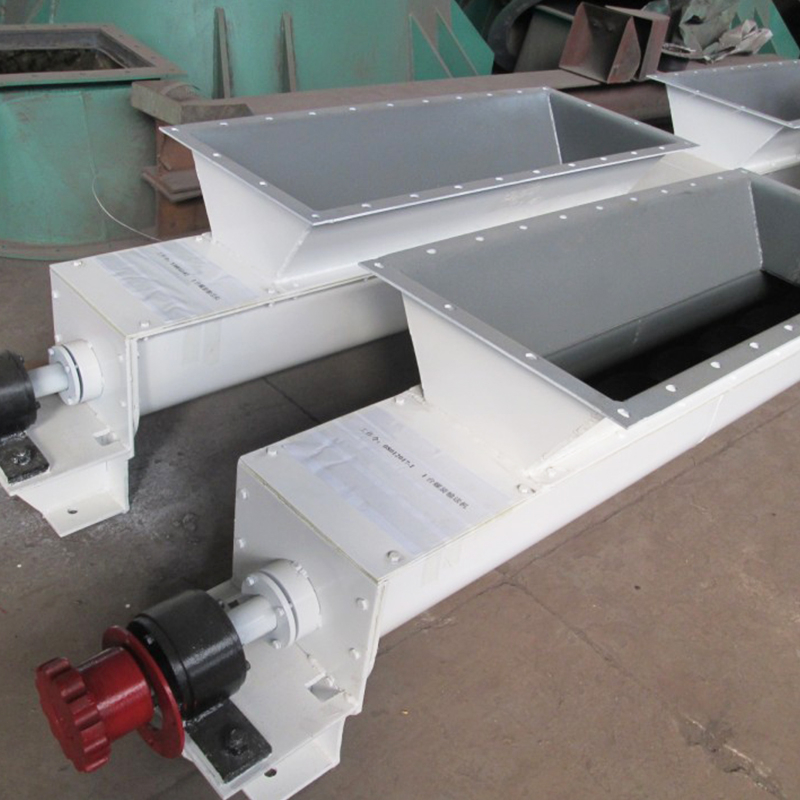

O alimentador de parafuso de calha de fibra plástica de alimentação quantitativa é um equipamento de tubulação mecânica comumente usado, usado principalmente para cimento, cal, fertilizante, ração, grãos, carvão e outros equipamentos de transporte.
O alimentador de parafuso de calha de fibra plástica de alimentação quantitativa é um tipo de equipamento de transporte mecânico para transporte horizontal, inclinado e vertical de materiais a granel, pó e pequenas partículas.O transportador helicoidal ranhurado é composto principalmente por um corpo ranhurado, uma lâmina espiral e um mecanismo de transmissão.
Material a ser processado: _____
Densidade aparente: _____t/m3
Tamanho do material: ____mm
Capacidade de movimentação:_____t/h
Distância central da entrada à saída:______m
Ângulo de instalação: ________°
Fonte de alimentação de trabalho: _____V ______HZ
Especificação e parâmetros técnicos do transportador helicoidal LS | |||||||||||
Tipo | LS160 | LS200 | LS250 | LS315 | LS400 | LS500 | LS630 | LS800 | LS1000 | LS1250 | |
Diâmetro/mm | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 | |
Passo do parafuso/mm | 160 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 | |
Parâmetros técnicos | n | 112 | 100 | 90 | 80 | 71 | 63 | 50 | 40 | 32 | 25 |
Q | 8 | 14 | 24 | 34 | 64 | 100 | 145 | 208 | 300 | 388 | |
n | 90 | 80 | 71 | 63 | 56 | 50 | 40 | 32 | 25 | 20 | |
Q | 7 | 12 | 20 | 26 | 52 | 80 | 116 | 165 | 230 | 320 | |
n | 71 | 63 | 56 | 50 | 45 | 40 | 32 | 25 | 20 | 16 | |
Q | 6 | 10 | 16 | 21 | 41 | 64 | 94 | 130 | 180 | 260 | |
n | 50 | 50 | 45 | 40 | 36 | 32 | 25 | 20 | 16 | 13 | |
Q | 4 | 7 | 13 | 16 | 34 | 52 | 80 | 110 | 150 | 200 | |
n---Velocidade de rotação (r/min), desvio permitido <10% Q---Capacidade (m3/h), Fator de Enchimento = 0,33 |
1. Corpo da calha: O corpo do tanque é a parte principal da esteira, responsável pelo transporte dos materiais até o destino.A forma do tanque é determinada pela natureza do material e pela distância de transporte, sendo os mais comuns redondos, quadrados, em forma de U, tubulares e assim por diante.
2. Borda espiral: A borda espiral é composta por um eixo espiral e uma lâmina espiral, responsável por empurrar o material para frente ao longo do tanque.As lâminas espirais incluem lâminas sólidas e lâminas ocas, a maioria das quais são feitas de lâminas ocas, leves e com pequena resistência no transporte de materiais.
3. Mecanismo de transmissão: usado para transmitir energia ao eixo espiral, incluindo motor, redutor, acoplamento e acionamento por correia
