MC
PK
8428399000

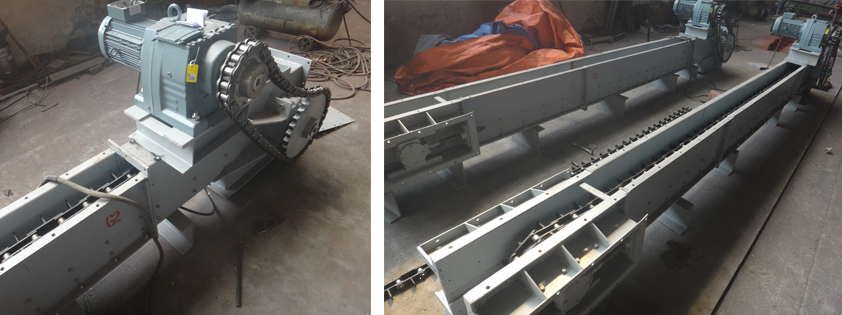

O transportador de corrente de raspador inclinado MC é projetado como um equipamento de transporte para material a granel em pó, partículas e pequenos blocos, o material é transportado para a frente com a ajuda da corrente de raspagem em movimento, portanto, o transporte contínuo é alcançado.
transportador de corrente raspador é adequado para a ocasião de aplicação que requer transporte fechado com capacidade não muito grande, layout complicado com vários pontos de carregamento de material, bem como vários pontos de descarga. O transportador de corrente de raspador inclinado pode transportar material verticalmente ou com uma grande inclinação.
Material a ser processado: _____ Densidade aparente: _____t/m3 Tamanho do material:____mm Capacidade de manuseio:_____t/h Distância central da entrada à saída:______ m Ângulo de instalação: ________° Fonte de alimentação de trabalho: _____V ______HZ
Desempenho técnico do transportador raspador | ||||||
Tipo | MC16 | MC20 | MC25 | MC32 | MC40 | |
Largura da Calha | 160 | 200 | 250 | 320 | 400 | |
Densidade aparente do material | 0,2~1,8t/m³ | |||||
Altura de convecção | 5~30m | |||||
Capacidade de transporte | velocidade m/s | 0.16 | 0.16 | 0.16 | 0.16 | 0.16 |
capacidade m³/h | 11 | 15 | 23 | 36 | 55 | |
velocidade m/s | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | |
capacidade m³/h | 14 | 19 | 29 | 46 | 70 | |
velocidade m/s | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 | |
capacidade m³/h | 17 | 23 | 36 | 58 | 90 | |
velocidade m/s | 0.32 | 0.32 | 0.32 | 0.32 | 0.32 | |
capacidade m³/h | 22 | 30 | 46 | 74 | 110 |
Roda dentada transportadora de raspagem enterrada, língua, desvinculador
1. A superfície do dente da roda dentada deve estar livre de rachaduras ou desgaste severo. O desgaste máximo da roda dentada que suporta a corrente de anel horizontal não é superior a 5 mm quando o passo é ≤ 22 mm e não superior a 6 mm quando o passo é ≥ 22 mm (círculo horizontal disponível Coloque a corrente na roda dentada e verifique a distância entre a superfície superior do anel e o cubo).
2. A roda dentada não deve ter turbulência axial.A folga entre a roda dentada bilateral e as laterais da cremalheira deve atender aos requisitos do projeto, geralmente não superior a 5 mm.
3. Não há deformação na placa de proteção e dispositivo de sub-cadeia, e não há fenômeno de colisão de cartão durante a operação.Não deve haver trincas na lingueta e o desgaste máximo não deve ultrapassar 20% da espessura original.
4. Os materiais e dimensões dos elementos elásticos e pinos de cisalhamento do acoplamento devem estar em conformidade com o disposto na documentação técnica.
5. Escudo transportador de corrente de raspador de pó de carvão à prova de poeira sem rachaduras, sem deformação, conexão confiável.
