TDG/THG
PK
8431390000
O elevador de caçambas eficiente TDG utiliza correia transportadora EP e correia de cabo de aço como tração, carregamento por escavação e descarregamento por método centrífugo e híbrido.A correia de borracha comum pode suportar a temperatura do material de 80 ℃, enquanto a correia de borracha resistente ao calor pode suportar 120 ℃.Comparado com o elevador de canecas TD, a altura e a capacidade de elevação são significativamente melhoradas, este elevador de canecas série tem várias especificações (TDG160~TDG1600).O elevador de caçamba tipo THG adota corrente de elos de alta resistência como tração, carregamento por escavação e descarga por gravidade e método híbrido. Os materiais podem ser transportados a uma temperatura máxima de 250 ℃, em comparação com o elevador de caçamba TH, a altura e a capacidade de elevação são significativamente melhorado, este elevador de canecas em série possui várias especificações (THG160~THG1600).
● Carcaça dupla com grande rendimento de até 1600m3/h, alta altura de elevação pode chegar a 75m.
● Corrente de elos feita de liga de aço com dureza moderada, alta resistência e boa resistência à abrasão
● Correia de borracha feita de cabo de aço tecido, boa tenacidade e alta resistência.
● Design totalmente fechado, pequena poluição ambiental e condições de trabalho limpas
● A caixa de engrenagens de eixo vertical, o acoplamento de fluido e o dispositivo anti-recuo garantem um funcionamento constante
● Altura personalizada para atender às suas necessidades individuais de elevação
● Ampla gama de aplicações em diversas indústrias e setores

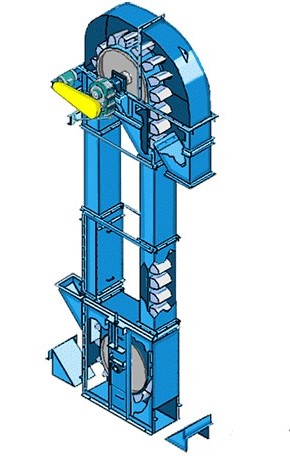

A tremonha recolhe o material do armazenamento abaixo, eleva-o até o topo com a correia transportadora ou corrente e gira-o para baixo após enrolar a roda superior, e o elevador de caçambas despeja o material na calha de recebimento.
A correia de acionamento do elevador de canecas acionada por correia é geralmente usada por correia de borracha, montada no rolo de acionamento inferior ou superior e no rolo de redirecionamento superior e inferior.Os elevadores de caçamba acionados por corrente são geralmente equipados com duas correntes de transmissão paralelas, com um par de rodas dentadas na parte superior ou inferior e um par de rodas dentadas redirecionadas na parte inferior ou superior.
Os elevadores de canecas são geralmente equipados com uma carcaça para evitar que a poeira voe para dentro do elevador de canecas. T
Elevador de caçamba com correia TDG (com caçamba Zh) Tabela de parâmetros técnicos | |||||||||||
Principais Parâmetros Técnicos | ODT | ODT | ODT | ODT | ODT | ODT | ODT | ODT | ODT | ODT | ODT |
160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 | 1600 | |
Capacidade Q(m³/h) | 24 | 31 | 51 | 74 | 118 | 167 | 253 | 361 | 571 | 816 | 1112 |
Balde Volume/L | 1.9 | 2.9 | 4.6 | 7.4 | 12 | 19 | 29 | 47 | 74 | 117 | 184 |
Passo das caçambas /mm | 260 | 300 | 325 | 360 | 420 | 460 | 520 | 580 | 650 | 720 | 820 |
Peso de correia de tração e balde por metro (kg/m) | 22 | 21.5 | 33 | 33.2 | 42.2 | 62.3 | 78.53 | 106 | 145 | 155.5 | 223 |
Velocidade de corrida v/(m/s) | 1.2 | 1.2 | 1.34 | 1.34 | 1.5 | 1.5 | 1.68 | 1.65 | 1.86 | 1.86 | 1.836 |
Altura de elevação máx./m | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 |
Nota: a capacidade indicada na tabela é calculada de acordo com 75% do fator de preenchimento. |
