A máquina de elevação de caçamba com corrente de anel é um tipo de dispositivo de manuseio passivo que adota o modo de transmissão de corrente de anel.É composto principalmente de tambor rotativo, placa de arrasto, balde, haste de pêndulo e corrente de anel.A corrente circular é acionada pelo tambor rotativo e pela placa de arrasto, e a caçamba é montada em ambos os lados da placa da corrente.Quando a corrente está funcionando, a caçamba se move para cima e para baixo para conseguir o levantamento do item.
É amplamente utilizado para materiais a granel com densidade inferior a 1,5t/m3, como carvão, cimento, areia, fertilizantes, alimentos, etc.
O princípio de funcionamento do elevador de caçamba com corrente anelar é acionar o redutor através do motor, de modo que a viga principal do guindaste corra ao longo da corrente de tração.Na viga principal do guindaste estão instalados um mecanismo de transmissão e um dispositivo de elevação.O mecanismo de transmissão usa a força da corrente de anel para mover o dispositivo de elevação para cima e para baixo ao longo da linha reta, de modo que o carregamento do material da caçamba seja concluído

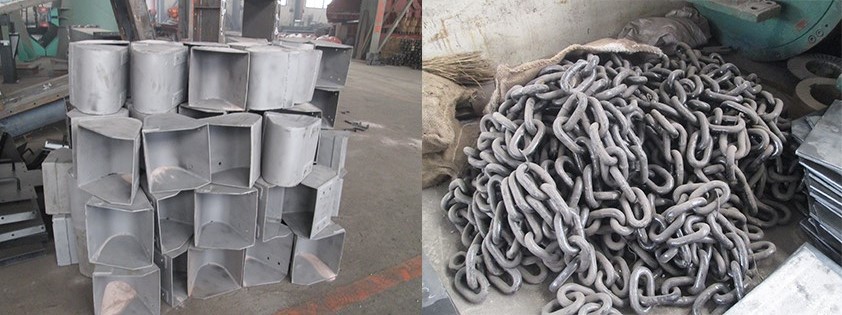

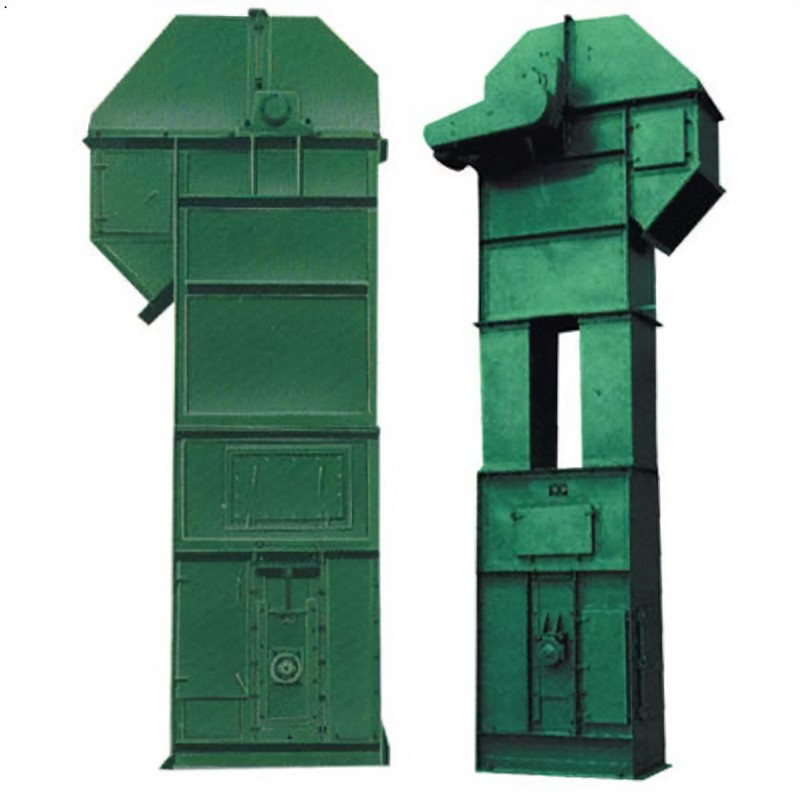

Foto do produto
Material a ser içado: _____
Densidade aparente: _____t/m3
Capacidade de alimentação: _____t/h
Altura de elevação do elevador _______m
Tamanho médio do material de alimentação:____mm
Máx.tamanho do material de alimentação: ____mm
Fonte de alimentação de trabalho: _____V ______HZ
Elevador de caçamba de corrente de placa | |||||||
Modelo | TB250 | TB315 | TB400 | TB500 | TB630 | TB800 | TB1000 |
Capacidade (m³/h) | 20~29 | 51~72 | 85~121 | 135~191 | 207~294 | 281~398 | 398~565 |
Máx.Tamanho da partícula | 60 | 60 | 80 | 100 | 125 | 125 | 150 |
Tipo de balde | J | T | T | T | T | T | T |
Volume do balde (L) | 4.7 | 11.8 | 25.3 | 50 | 96 | 130 | 232 |
Velocidade da caçamba (m/s) | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
Passo da corrente da placa (mm) | 125 | 125 | 160 | 200 | 250 | 250 | 315 |
Corrente de placa não. | 1 | 2 | 2 | 2 | 2 | 2 | 2 |
Máx.Altura de elevação (m) | 50 | 40 | 40 | 40 | 40 | 30 | 30 |
