| Status de disponibilidade: | |
|---|---|
| Quantidade: | |
TB
PK
8431390000
O elevador de caçamba com corrente de placa TB utiliza corrente de rolo de manga de placa como componente de tração, as caçambas são fixadas na placa de corrente e dispostas continuamente, é carregada com tipo de entrada e descarregada com baixa velocidade e carga pesada.
A máquina elevatória de caçamba tipo TB é adequada para transportar material de moagem médio, maciço, frágil e com densidade inferior a 2t/m3, a temperatura do material não pode exceder 250 ℃, como carvão, minério, cascalho, coque e assim por diante.
● Desempenho de trabalho superior - Ampla faixa de elevação, não apenas levanta pó, partículas e materiais de bloco, mas também levanta grandes materiais de moagem
● Energia e baixo custo - Pequena potência de acionamento, baixo consumo de energia, economia de energia. Sob a mesma altura de elevação, consome apenas 1/3 ~ 1/2 do consumo de energia em comparação com o elevador de caçamba de corrente circular
● Estrutura à prova de poeira - Todo o elevador de canecas adota um design fechado, livre de poeira e poluição, pode melhorar o ambiente de trabalho
● Aparência bonita - A carcaça do elevador de caçamba adota estrutura de nervuras, boa rigidez, alta precisão, boa aparência

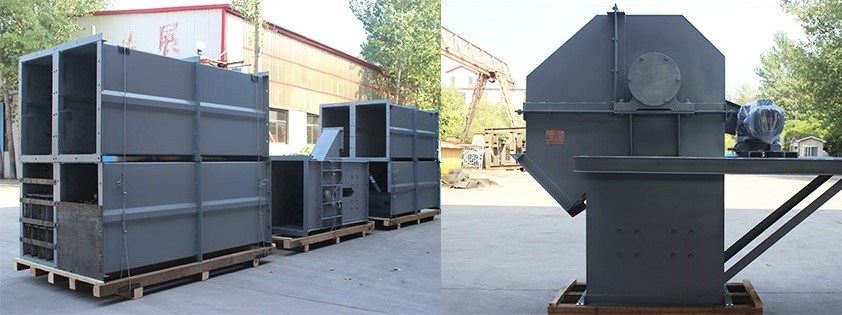

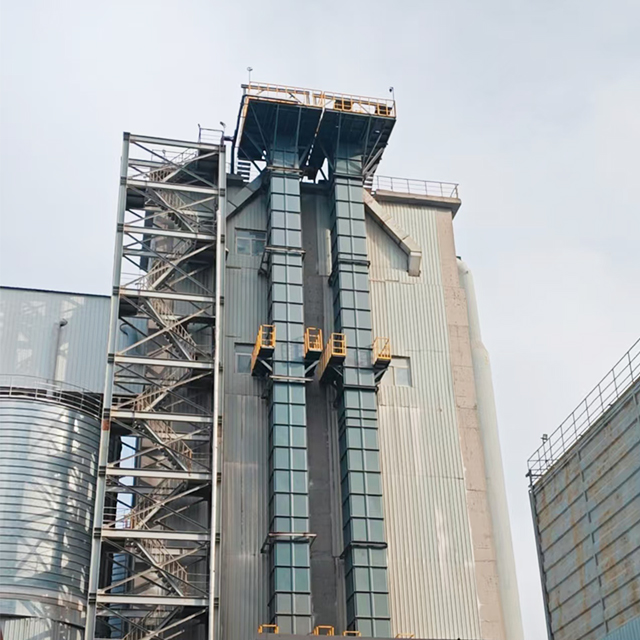

Foto do produto
Elevador de balde de corrente de placa | |||||||
Modelo | TB250 | TB315 | TB400 | TB500 | TB630 | TB800 | TB1000 |
Capacidade (m³/h) | 20 ~ 29 | 51 ~ 72 | 85 ~ 121 | 135 ~ 191 | 207 ~ 294 | 281 ~ 398 | 398 ~ 565 |
Máx. Tamanho de partícula | 60 | 60 | 80 | 100 | 125 | 125 | 150 |
Tipo de balde | J | T | T | T | T | T | T |
Volume do balde (L) | 4.7 | 11.8 | 25.3 | 50 | 96 | 130 | 232 |
Velocidade do balde (m/s) | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
Pitch de corrente de placa (mm) | 125 | 125 | 160 | 200 | 250 | 250 | 315 |
Cadeia de placa No. | 1 | 2 | 2 | 2 | 2 | 2 | 2 |
Máx. Altura de elevação (m) | 50 | 40 | 40 | 40 | 40 | 30 | 30 |
A instalação do elevador de canecas com corrente de placas deve ser realizada na seguinte ordem:
Instale os parafusos de fundação na fundação conforme desenho, e após fixar a seção inferior na fundação, instale a carcaça intermediária uma a uma na seção inferior (preste atenção na posição de instalação da carcaça intermediária da porta).
Após a instalação da carcaça intermediária, a seção superior e a tampa superior são instaladas e, em seguida, a plataforma de transmissão é instalada. Instale o motor redutor, a roda dentada e a corrente de transmissão na plataforma de transmissão.
