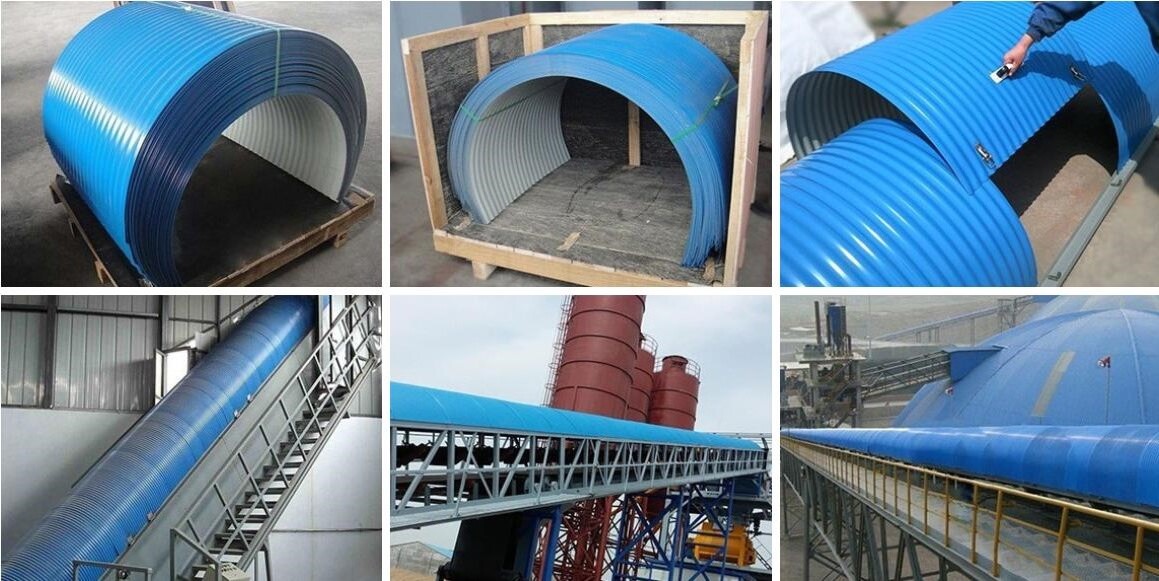

A cobertura protetora do transportador à prova de poeira para usinas siderúrgicas é uma capa protetora projetada para transportadores de correia que operam em ambientes de usinas siderúrgicas geradoras de poeira. Instalado acima do transportador, ele cria uma barreira física ao redor da área de transporte de material para ajudar a limitar a dispersão de poeira e reduzir a exposição direta da correia transportadora e do material transportado para o ambiente circundante.
A cobertura da blindagem do transportador é feita de chapa de aço galvanizado colorida e está disponível em modelos de YDT5 a YDT20 , combinando larguras de correia transportadora de 500 mm a 2.000 mm . Dependendo do modelo selecionado, a espessura da placa varia de 0,5 mm a 1,0 mm.
As seções fixas e abertas da tampa do transportador podem ser dispostas juntas para que a linha de transporte permaneça protegida enquanto as posições de inspeção e manutenção permanecem acessíveis. O comprimento efetivo de cada seção da cobertura do transportador é de 900 mm.
Diferentes larguras de abertura, alturas e raios estão disponíveis para combinar com a largura da correia transportadora e o espaço de instalação. As dimensões listadas são valores de referência e a cobertura da blindagem do transportador pode ser projetada e fabricada de acordo com requisitos específicos do projeto.
A capa do transportador é fabricada em chapa de aço galvanizado colorida. Este material fornece uma superfície protetora prática para linhas transportadoras usadas em ambientes industriais empoeirados, mantendo uma aparência limpa e consistente.
O perfil corrugado formado melhora a rigidez da chapa de aço e ajuda a tampa a manter sua forma durante a instalação e operação. A estrutura arqueada também cria espaço interno suficiente acima da correia transportadora.
Nove configurações padrão estão disponíveis para larguras de correia transportadora de:
500 milímetros
650 milímetros
800 milímetros
1000 milímetros
1200 milímetros
1400 milímetros
1600 milímetros
1800 milímetros
2.000 milímetros
Cada modelo possui largura, altura e raio de abertura correspondentes para permitir uma seleção precisa.
A espessura da placa aumenta de acordo com o tamanho da tampa do transportador:
0,5 mm: YDT5, YDT6 e YDT8
0,6 mm: YDT10 e YDT12
0,8 mm: YDT14 e YDT16
1,0 mm: YDT18 e YDT20
O sistema de blindagem do transportador pode incluir seções de cobertura fixas e que podem ser abertas. As seções fixas fornecem cobertura contínua, enquanto as seções que podem ser abertas podem ser posicionadas em pontos adequados de inspeção ou manutenção.
Cada tampa do transportador tem um comprimento efetivo de 900 mm . O design da seção modular facilita o cálculo da quantidade necessária de acordo com o comprimento total da linha transportadora.
A cobertura protetora cobre a parte superior do transportador e ajuda a conter a poeira ao redor da área de transporte de material. Isto é particularmente útil para linhas transportadoras de siderúrgicas que lidam com materiais a granel geradores de poeira.
Ao separar o transportador do ambiente circundante, a cobertura ajuda a reduzir a exposição direta da correia, do material transportado e dos componentes superiores do transportador à poeira transportada pelo ar e à contaminação externa.
Conter poeira mais perto do transportador pode ajudar a reduzir o acúmulo de poeira ao redor da linha de transporte e simplificar a limpeza e a limpeza de rotina.
Os modelos estão disponíveis para larguras de correia de 500 mm a 2.000 mm , permitindo que as dimensões da tampa correspondam mais de perto às diferentes especificações do transportador.
As seções de cobertura que podem ser abertas podem ser instaladas junto com seções fixas em posições selecionadas. Este arranjo permite que os operadores acessem o transportador para inspeção sem remover uma seção estendida da cobertura protetora.
O comprimento efetivo da seção de 900 mm e as dimensões do modelo claramente definidas facilitam a estimativa do número de seções de cobertura necessárias para uma linha transportadora.
Onde as dimensões padrão não correspondem à estrutura do transportador ou à folga do local, a cobertura pode ser projetada e fabricada de acordo com os requisitos reais do projeto.
Modelo | Largura da correia | Grossura | Material | Largura de abertura | Altura | Raio |
Ydt5 | 500mm | 0,5 mm | placa de aço galvanizada colorida | 846 | 573mm | 423mm |
Ydt6 | 650mm | 0,5 mm | 996 | 648 | 498 | |
Ydt8 | 800mm | 0,5 mm | 1196 | 748 | 598 | |
YDT10 | 1000mm | 0,6 mm | 1396 | 848 | 698 | |
YDT12 | 1200 mm | 0,6 mm | 1606 | 953 | 803 | |
YDT14 | 1400mm | 0,8 mm | 1856 | 1078 | 928 | |
YDT16 | 1600mm | 0,8 mm | 2056 | 1173 | 1028 | |
YDT18 | 1800mm | 1mm | 2300 | 1280 | 1150 | |
YDT20 | 2000mm | 1mm | 2546 | 1423 | 1273 | |
Observação: Durante a instalação, deve instalar a tampa do transportador opeiano nas duas tampas de transportador de tipo fixo próximo a ele, o comprimento efetivo de cada tampa do transportador é de 900 mm. | ||||||
Nota: Os parâmetros listados são para referência. A PK Machinery pode projetar e fabricar a capa de proteção do transportador de acordo com as dimensões reais do transportador e os requisitos do projeto.
Os modelos padrão são projetados para larguras de correia de 500, 650, 800, 1000, 1200, 1400, 1600, 1800 e 2000 mm . Cada largura de correia corresponde a uma largura de abertura, altura e raio específicos.
Os modelos padrão listados são fabricados em chapa de aço galvanizado colorido . A espessura da placa varia de 0,5 mm a 1,0 mm , dependendo do modelo selecionado.
Comece com a largura real da correia transportadora e, em seguida, compare a largura, altura e raio da abertura correspondente com a estrutura do transportador e o espaço de instalação disponível. Os desenhos do local ou as dimensões do transportador devem ser verificados antes de confirmar o modelo.
O comprimento efetivo de cada seção da tampa do transportador fixa ou que pode ser aberta é de 900 mm . O número aproximado de seções pode, portanto, ser calculado de acordo com o comprimento total do transportador e a disposição necessária do ponto de acesso.
Sim. As seções da tampa do transportador que podem ser abertas podem ser dispostas junto com seções fixas nas posições de inspeção ou manutenção. Ao instalar uma seção que pode ser aberta, ela deve ser usada com as duas seções de tampa fixas adjacentes.
Sim. As dimensões indicadas na tabela técnica são valores de referência. A PK Machinery pode projetar e fabricar a capa de proteção do transportador de acordo com as dimensões reais do transportador e os requisitos do projeto.
Para apoiar a seleção do modelo e o cálculo da quantidade, forneça:
Largura da correia transportadora
Comprimento total que requer cobertura
Layout ou desenhos do transportador
Espaço de instalação disponível
Posições necessárias para seções que podem ser abertas
Quaisquer requisitos dimensionais específicos do projeto
